2015/05/20
フォステクスの１Ｕのメモリーレコーダーです。
最大３２ＧＢのＳＤメモリーが２個と、
ＵＳＢメモリーに
最高で９６ＫＨｚ２４ｂｉｔまで記録が出来ます。
ちなみにＴＡＳＣＡＭ ＤＡ−３０００は
ＵＳＢメモリーに直には記録が出来ません。

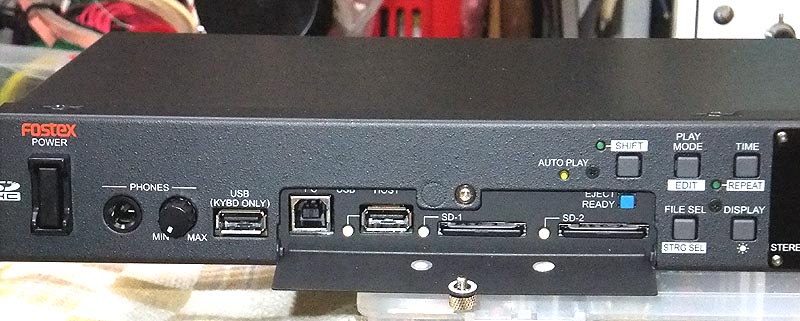

前面にある蓋のネジを外すと
左からＰＣへのＵＳＢ端子
ＵＳＢメモリー用入力端子

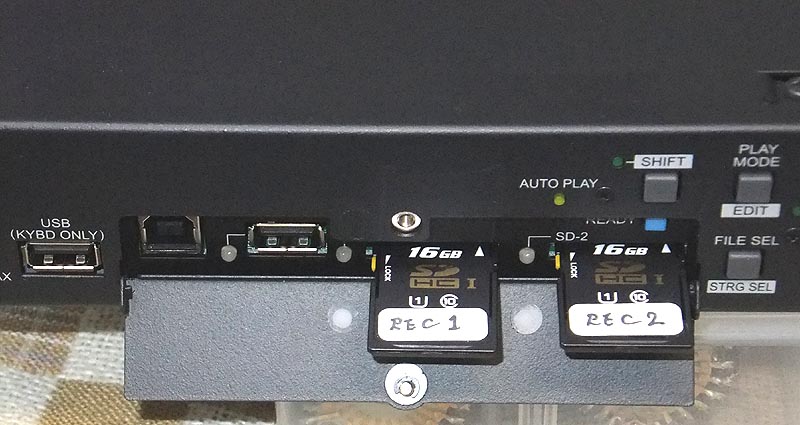

ＳＤメモリー１の入力端子
ＳＤメモリー２の入力端子
がついています。

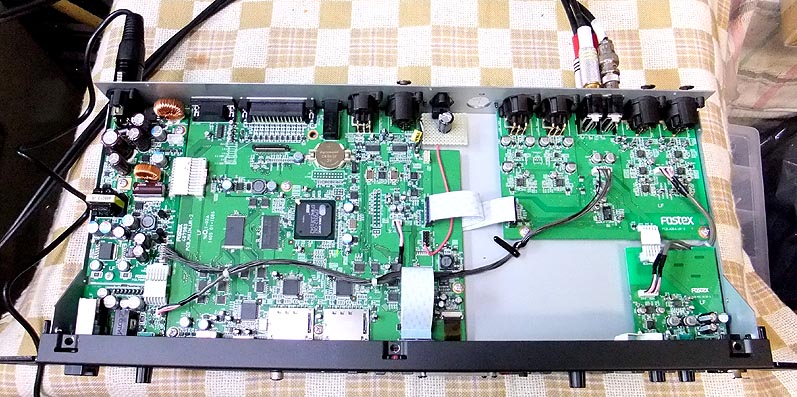

上蓋を開けた状態です。
電源はＤＣ１２〜２４Ｖ入力で、
スイッチング電源にて中央部のデジタル部の電源と、
右側のアナログ部の電源を供給しています。
アナログ回路のＡ／Ｄ・Ｄ／Ａコンバーターは
ＡＫ４５２８を使用しています。
アナログ回路の電源電圧はプラスマイナス１０Ｖです。
Ａ／Ｄと、Ｄ／ＡのＩ／Ｖ変換変換のオペアンプはＮＪＭ２０６８です。

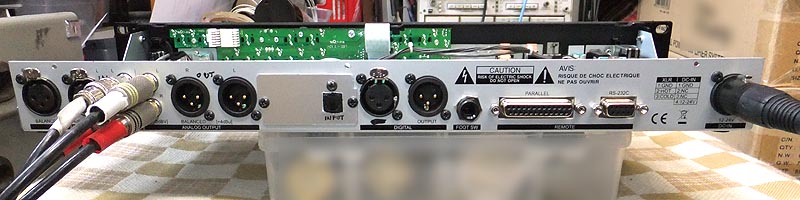

デジタル入力は
ＸＬＲ端子の１１０オーム平衡入力のみなので、
光入力端子を自作して取り付けました。
（中央の穴開き基板）
連続記録時間
現在４８ＫＨｚ２４ｂｉｔ２ｃｈで記録しているので、
１ＧＢで約５２分です。
１ファイルの最大容量が４ＧＢなので、
最大連続２０８分（３時間２８分）
記録が出来ます。
これを９６ＫＨｚ２４ｂｉｔ２ｃｈにすると
１ＧＢで約２６分となり、
４ＧＢで最大１０４分（１時間４４分）
となります。
これでは１ファイル４ＧＢでは
コンサートの連続記録は難しいです。
ミスの許されない１発録音をする者にとっては
大変重要な事で、
ミニコンサートから休憩を挟んでアンコールの終了まで
連続して記録が出来ます。
録音ミスをしても
繰り返し録音が可能なセッション録音なら
記録時間の短い
ハイサンプリングやＤＳＤも可能でしょうが・・。
15/05/20

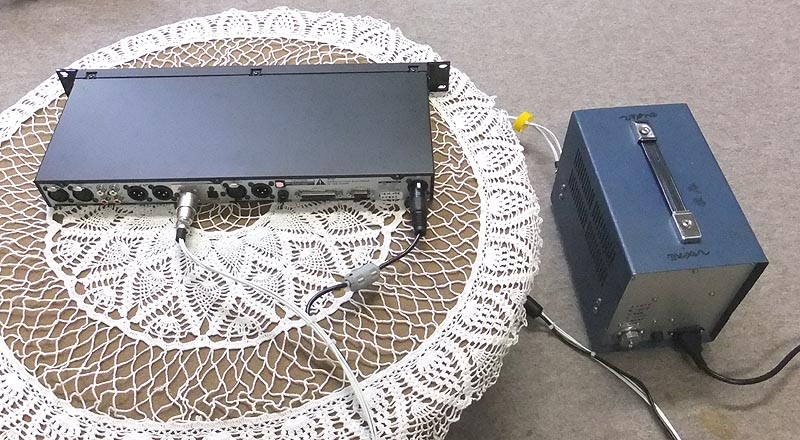

光デジタル出力端子をとりつけ、

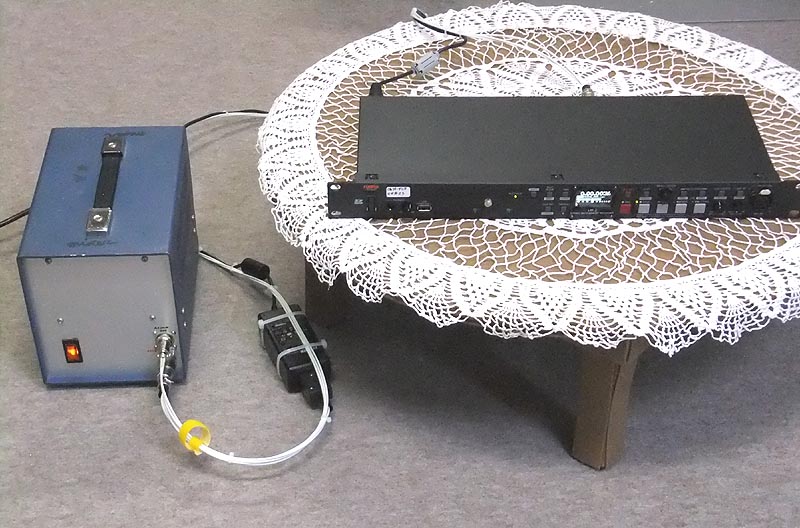

アナログ部の電源を別電源にしました。
これによりアナログ回路の電圧は
プラスマイナス１５Ｖになりました。
以前まで使用していたミキサー用の電源を使用しています。

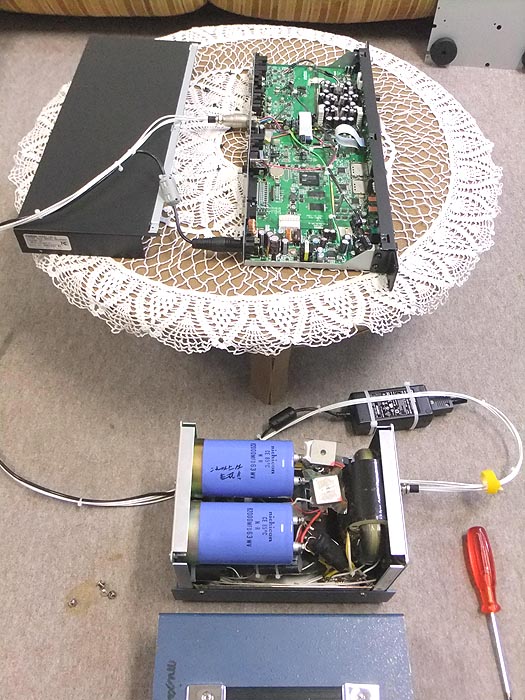

電源コンデンサーの容量は８６０００μＦが２本入っているのと、
１００ＶＡのＲコアトランスを２個搭載しています。
スイッチング電源は、ＵＲ−２内部のデジタル部の電源です。

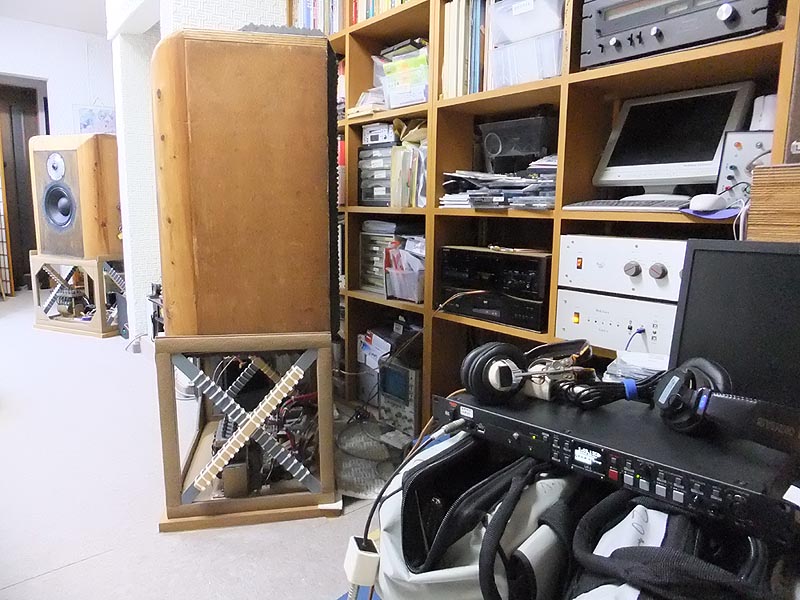

ＳＤメモリーに記録した音源の再生中です。
ＵＲ−２の光デジタル出力から
自作Ｄ／Ａコンバーターに接続しています。
今までより大変クリアーで力強い音です。
ヘッドフォン端子の音も
ノーマルでは吹奏楽を再生すると歪みました。
ＭＲ−２０００もそうですが、
ノーマル機器では
特にアナログ電源部とＡ／Ｄ・Ｄ／Ａのアナログ回路が全く駄目なので、
吹奏楽の録音再生は無理ですね。
アナログ電源とヘッドフォン回路を変えたので
歪まずに再生が出来ます。
これで安心して現場でモニターが出来ます。
