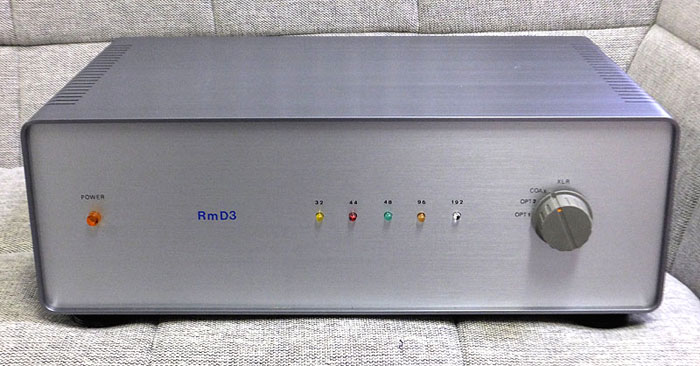

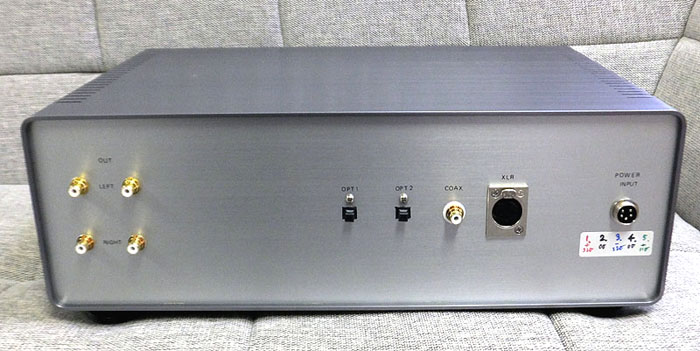

Ｒｏｍａｎｅｓｑｕｅ　ＲｍＤ３　Ｄ／Ａ　Ｃｏｎｖｅｒｔｅｒ

18/12/15







新たに製作したＤ／Ａコンバーターです。
ＤＡＣチップは以前と同じくＢＢのＰＣＭ１７９４のシングルです。

今回はこのＤＡＣチップの限界までの音を出してみようと設計しました。


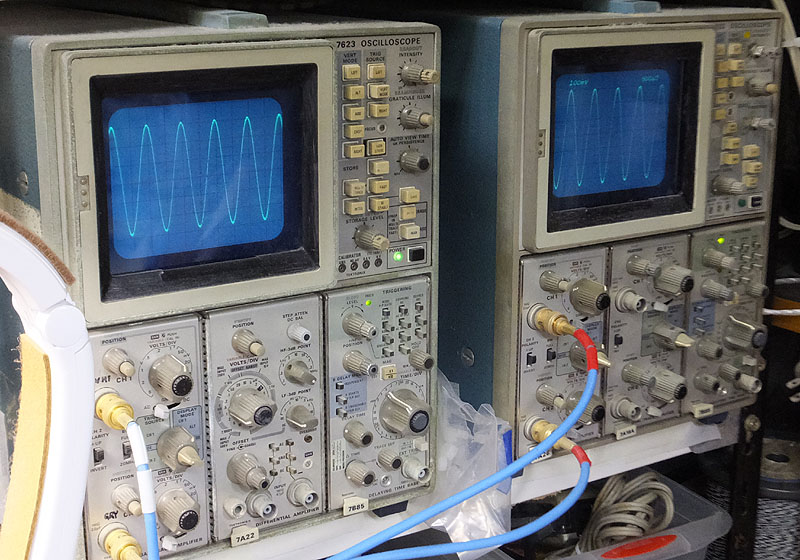

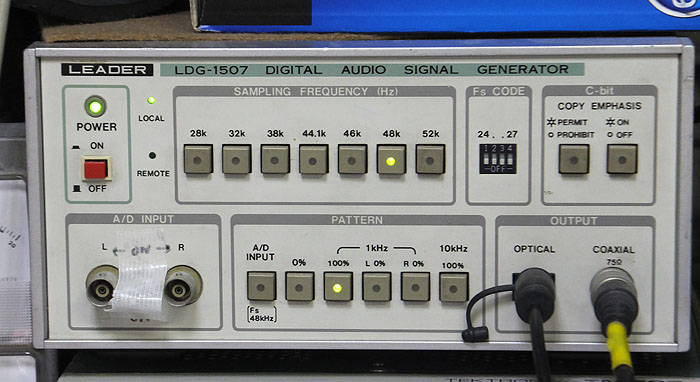

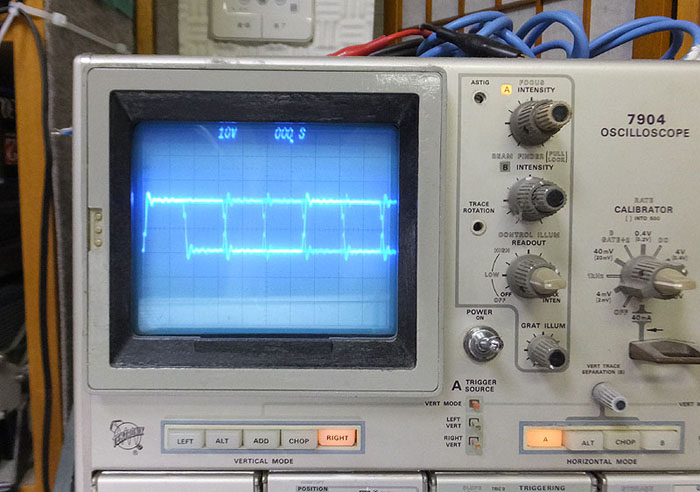

今までのアナログ出力はフルビット０ｄｂ時に５Ｖでした。

これは殆どの市販のＣＤプレーヤーのアナログ出力２Ｖの２．５倍なので、
その分Ｓ／Ｎが約４ｄｂは向上します。

今回の場合は
アナログ出力をアナログ電源の電圧を考慮して
限界の９Ｖにしました。

そのため市販のＣＤプレーヤーの出力電圧の４．５倍となり、
Ｓ／Ｎが約９ｄｂは向上します。

ＤＡＣチップメーカーのデータシートでは
Ｓ／Ｎが１２９ｄｂになるという事です。

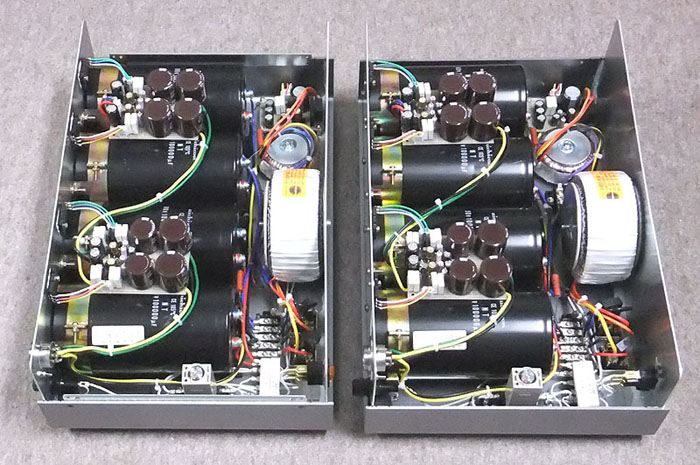

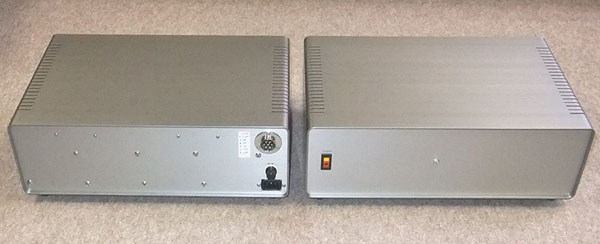

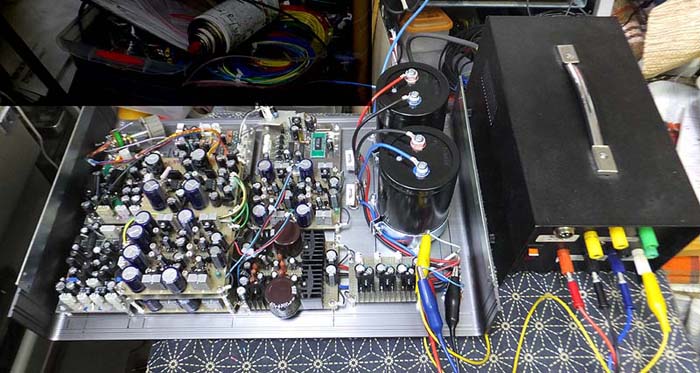

電源は別電源仕様です。




ＣＳ８４１６レシーバーから出たＩ２Ｃ信号を、
２５６Ｆｓのマスタークロック信号でリクロックしてＰＣＭ１７９４ＤＡＣに入れました。

以前の自家用ＲｍＤ２の時には基板上に準備をしていましたが、
リクックは行わずにしていました。







ＤＡＣチップＰＣＭ１７９４のアナログ回路の電源は
今までは市販の三端子レギュレーターを多数購入して主力電圧の同じものを選別し、
更によりローノイズのものを選別して使用していました。

今回は、以前Ａ／Ｄコンバーターを製作時に
ＡＤＣチップのアナログ回路の電源を自作した処、
余りに音の立ち下がりが速くローノイズになったので、
Ｄ／Ａコンバーターのアナログ回路電源を自作してみました。








試聴してみた感想ですが、

１．
明らかにＳ／Ｎが良くなり、
生録したホールでの暗騒音がしっかり聞こえます。
そしてその分ノイズに隠れていた音たちがハッキリと聴こえるようになりました。

２．
リクロックによって今まで濁っていた音がよりハッキリ聴こえます。
そのため聴こえていなかったアンサンブルの乱れや、
ちょとした演奏のミスまで聴こえてきました。

それだけ音が細かくなったので、
あえて３２ｂｉｔＤＡＣにする意味があるのか疑問です。

３．
打楽器の音の頭がよりハッキリ聴こえます。

４．
完全にモニター音ですから、
演奏のアラやミキシングやマスタリングの癖が判別が出来ます。


５．
この２４ｂｉｔＤＡＣのＰＣＭ１７９４は
アナログ出力でのＳ／Ｎは１２６ｄｂ、
デジタルフィルターのノイズ抑制比がー１３０ｄｂです。

ＢＢやＡＫの３２ｂｉｔＤＡＣは
アナログ出力でのＳ／Ｎは１２８−１３０ｄｂありますが、
デジタルフィルターでのノイズ抑制比はー１００ｄｂで、
ＰＣＭ１７９４と比較して３０ｄｂは悪いです。

これはＣＤを聴くには判り難いですが、
元々ノイズの少ない生録音源を聴くと
何かノイズフロアーが高く感じます。

ＥＳＳのＥＳ９０１８〜９０３８等では
デジタルフィルターのノイズ抑制比がどの位かは
データを発表していないので判りませんが、
このＤＡＣを使用したパイオニアのＮ−０７Ａでは、
何かノイズフロアーが高く感じました。
