17/05/21

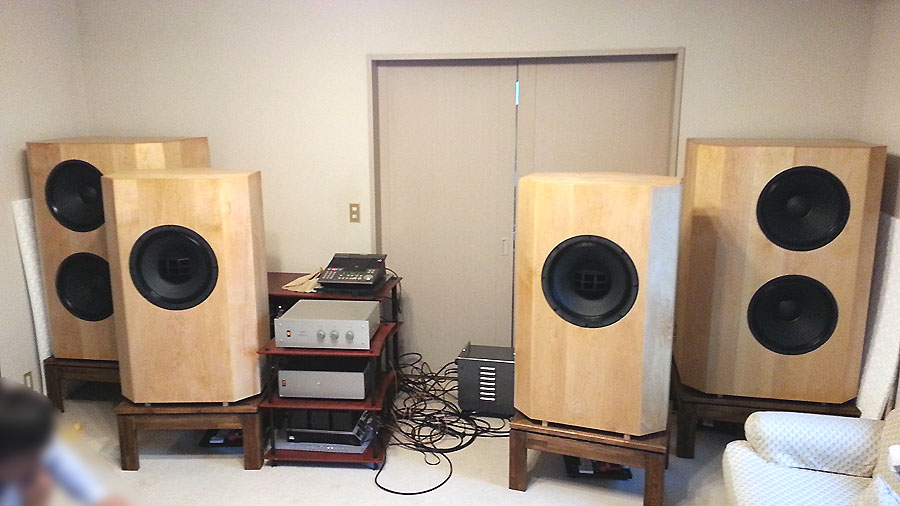

左右のダブルウーファーの箱は
アルテック５１５Ｂダブルの５００リッター密閉箱
中の箱は
アルテック６０４−８Ｇの２３０リッターの密閉箱

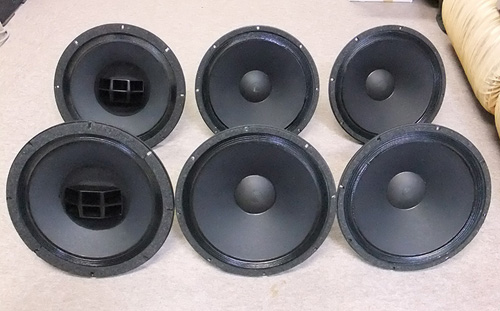

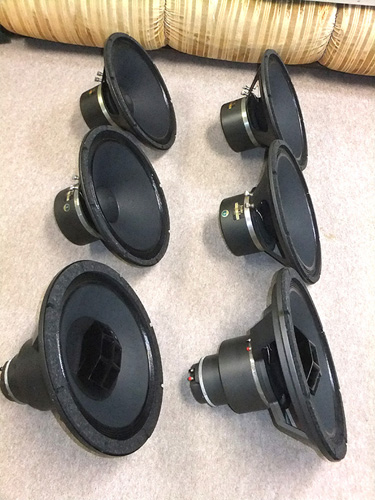

上記のユニットは
浜松のＢＧＭさんにて
リコーンと着磁を行いました。

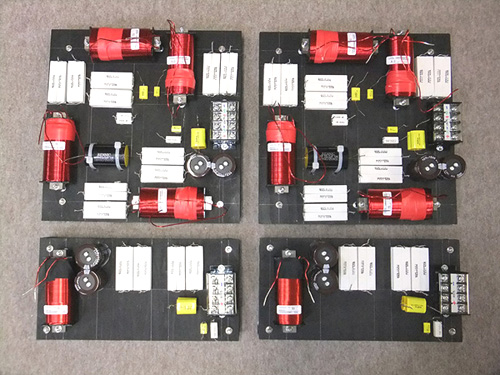

上の大きい基盤は
アルテック６０４−８Ｇ用のインピーダンス補正回路、
下の小さい基盤は
アルテック５１５Ｂダブル用のインピーダンス補正回路です。
これは６０４−８Ｇ用は
２３０リッター密閉箱専用、
５１５Ｂダブル用は
５００リッター密閉箱専用です。
この画像の段階では
どちらの基板も未配線です。

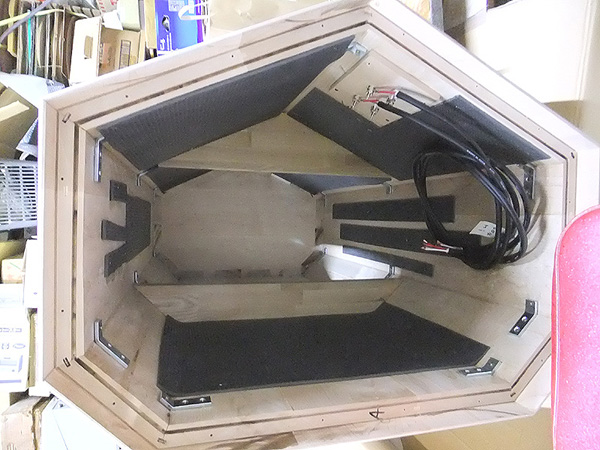

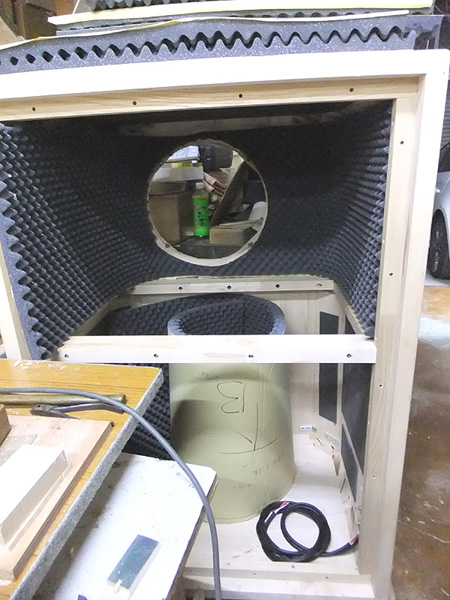

エンクロージャーの様子です。
板は無垢の３０ｍｍ厚のメープル材
このエンクロージャーの製作は
名古屋の数少ないオーディオ用の箱作り専門の田口木工所です。
ウエスタンのホーンシステムの製作では有名な所です。
ここまでの箱を作れる所は
当方の知る範囲ではもう日本でも無いので、
お願いして製作して頂きました。

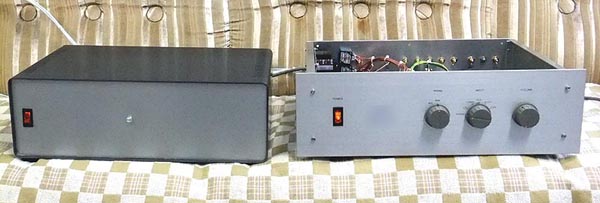

このシステム専用の
プリアンプ兼３ウェイチャンネルデバイダーです。
左側は３００ＶＡトロイダルコアーの電源トランスと
１００，０００μＦの巨大電源コンデンサーを４本使用した
専用電源です。
そのためどのような音量でも
しっかり安定したスピードの速い音が出せます。
パワーアンプはオーナーの意向により
真空管アンプで駆動します。

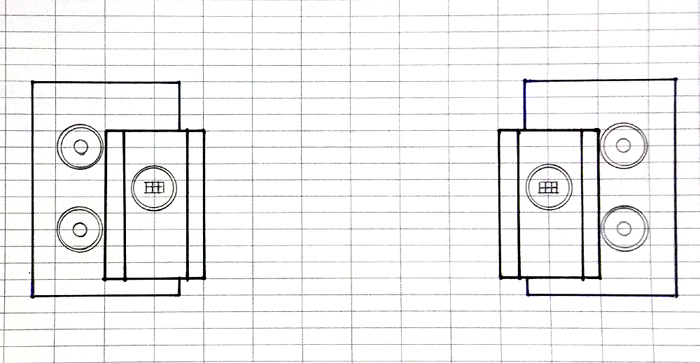

このシステムのイラスト図です。
よく密閉箱では
音が詰まりスケール感の無い音がするといわれています。
このシステムは綿密な計算と実測の元、
各ユニットの徹底したインピーダンス補正、
ユニットとエンクロージャーによる周波数特性の補正も含めた
チャンネルデバイダー兼プリアンプを設計しているので、
初出しの音から
濁りが全く無く木目の細かいクリアーなスケールの大きな音が出ました。
反応の速い力のある風のような低音が出ます。
当方が録音した音源を鳴らすと
遠近感のある音が出ていましたし、
コントラバスが濁らずに音階が明瞭で力強い音で出てきました。
箱を触っても全く鳴らず
箱の製作者もビックリされていましたね。
部屋の影響を受けない音のようです。
この初出しの音を聴かれたウェスタンシステムのオーナーの方々は
「みすぼらしいスカスカな低音が出るだろう」
と思って聴きに来た処、
「力強いクリアーな音階のハッキリした低音が出てきた」
ので、
大変ビックリされていました。
その後の反響が大変なようです。
15/12/19

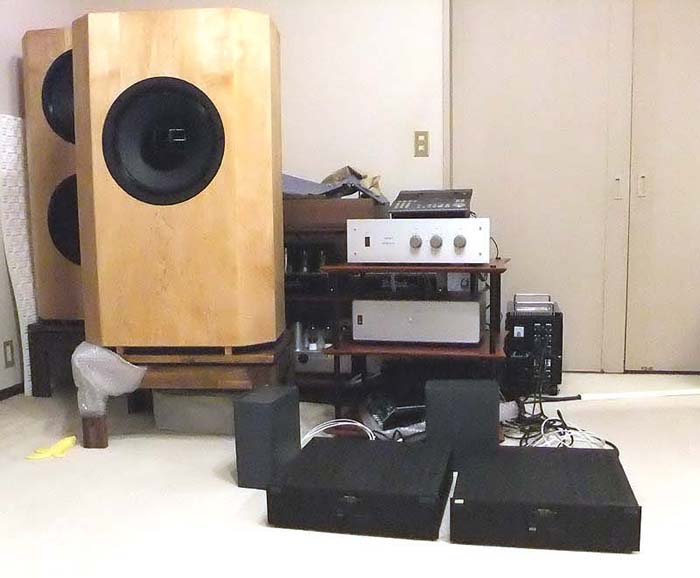

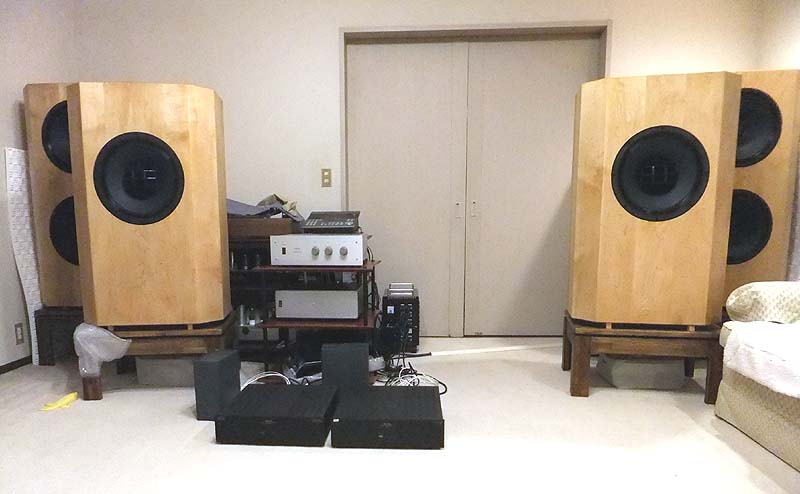

１２月６日に伺って、
今まで
５１５Ｂパラレルを
マッキンＭＣ２４０で駆動していましたが、
ローテルのＲＢ−８８０チューンで鳴らしてみました。
@
まずＲＢ−８８０チューン１台で駆動してみた処、
大変速い音ながら曇りの無い力のある音がしました。
トランジスターアンプながら
中高域の球アンプとの違和感がありません。
A
次に
このＲＢ−８８０チューンに
外部から１０万マイクロファラッドの電源コンデンサーを追加して
接続しました。
大変速くて力のある音で、響きが良く聞こえてきました。
B
そして上記の状態でＢＴＬ接続のモノラルアンプにして
２台で鳴らしてみました。
さすがに３００Ｗ＋３００Ｗの
パワフルで大変速く曇りの無い安定した音になりました。
C
そして６０４−８Ｇのウーファーを鳴らしている
マッキンＭＣ６０の軽いチューンをした処、
力のある音ながらスッキリした音質になりました。
17/05/21

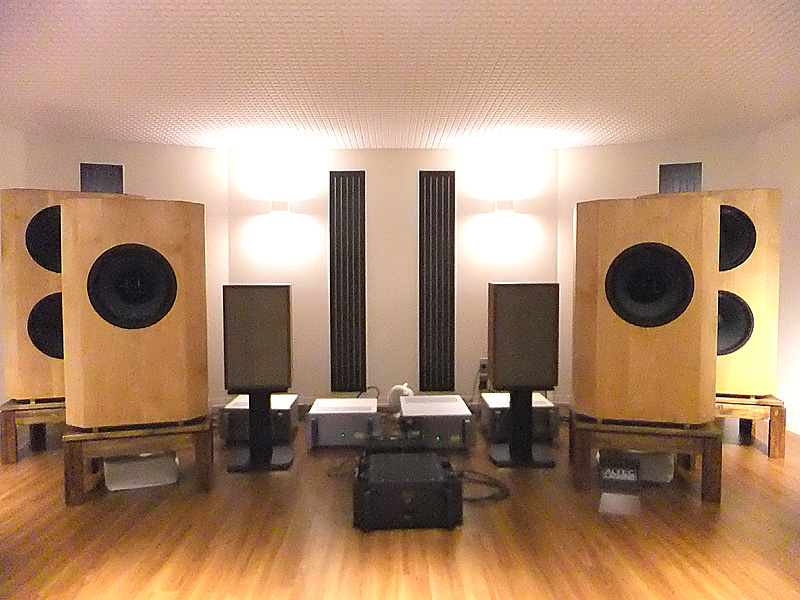

新しいオーディオルームです。
