2023/08/28
現在手元にある同じ型の自作モノラルパワーアンプ４台のうち
２台のオーバーホールをしています。
１９９８年の１月に完成したアンプです。
この２台は長い間某所で使われていて毎日８時間位電源が入っていたのと、
狭い空間に置かれていたので
電解コンデンサーや熱の出るトランジスターがついた基板が劣化していました。
これからは貸し出しもせず手元に置くのでオーバーホールを始めました。

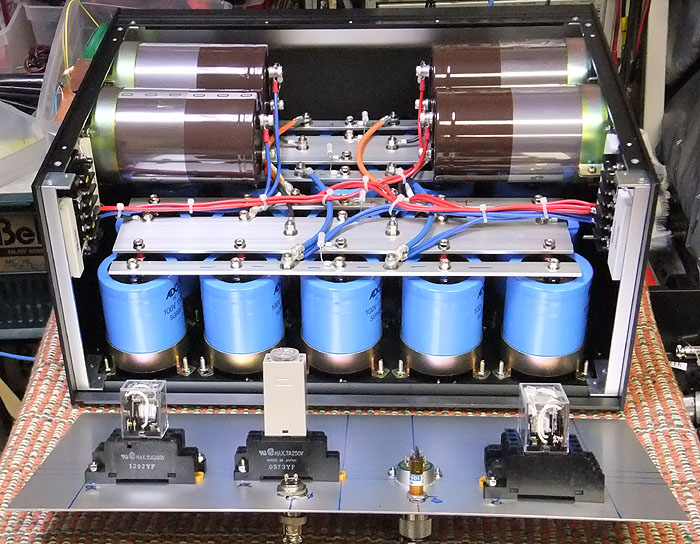

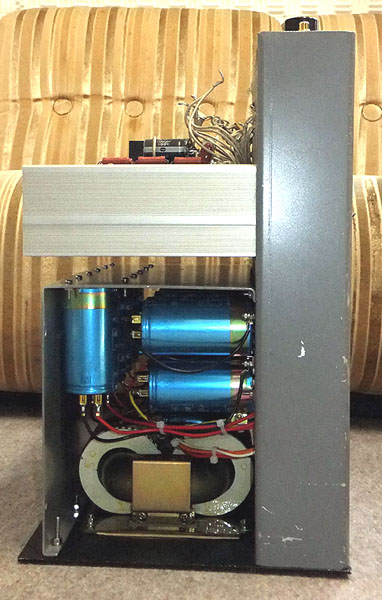

１００Ｖ２２０００μＦの電解コンデンサー４本は劣化していたので取り外し、
Ｒ＊Ｔ＊Ｌ社から譲っていただいた１００Ｖ１５０００μＦを１４本取り付けました。

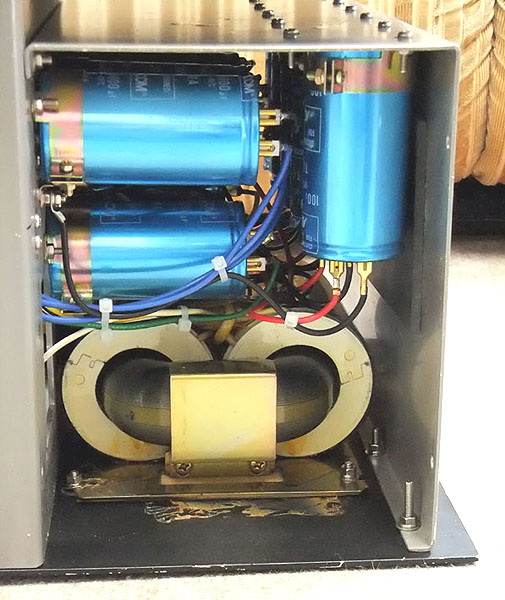

大きいＲコアトランスの容量は約１ＫＶＡです。

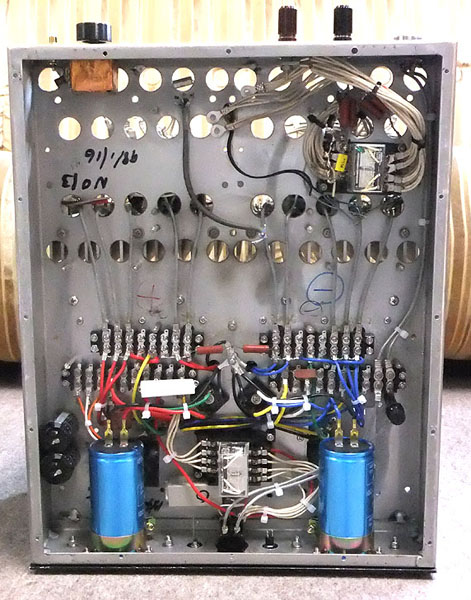

シャーシは特注のアルミシャーシです。
熱で黒ずんでいます。

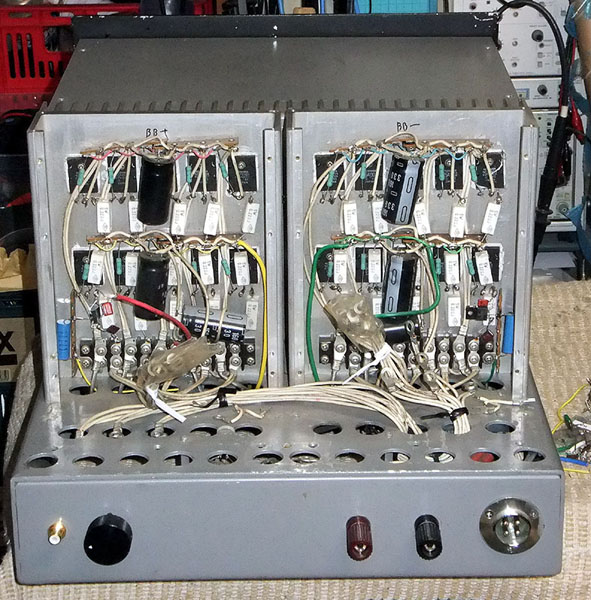

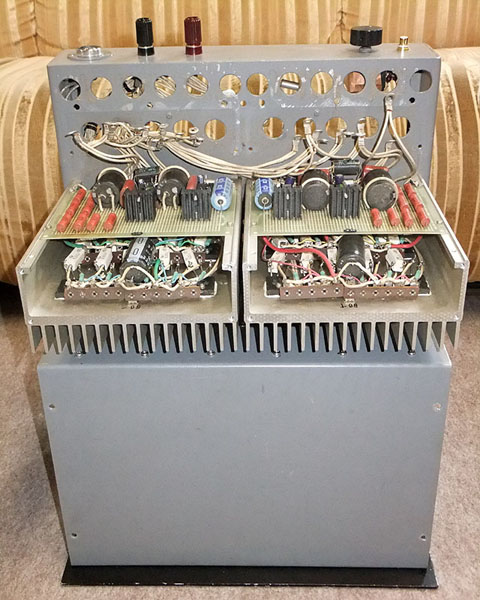

ヒートシンク上の基板はパワー部の旧２段カスケード定電圧電源基板です。
東芝製の耐圧２００Ｖ Ｐｃ＝１５０Ｗ Ｉｃ＝１５Ａのトランジスタ
［２ＳＣ３２８１ Ｏランク］と［２ＳＡ１３０２ Ｏランク］
が５個パラレルになっています。
Ｈｆｅは選別してすべて５％以内の範囲に揃えています。
ヒートシンクは１枚が
Ｗ＝１７０，Ｈ＝２００，Ｄ＝８０という特注品です。
トランジスタを取り付ける面の厚さが８ｍｍあるので、
下手にドリルで穴を開けるとドリルの芯が折れてしまいます。

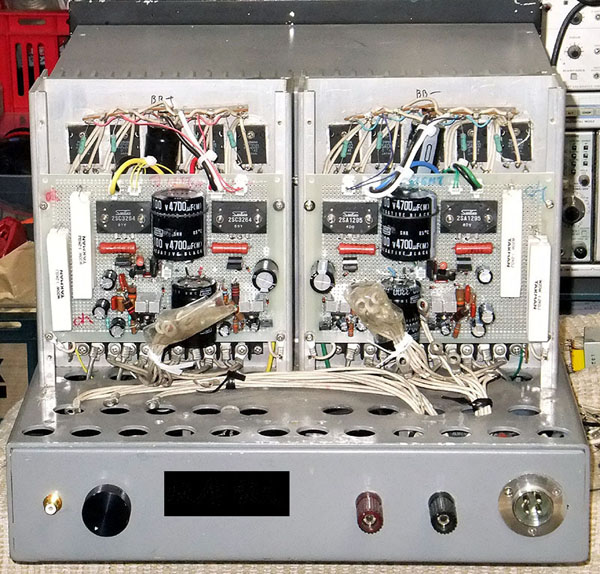

作り替えた新しい２段カスケード定電圧電源基板です。
ドライブトランジスターはサンケン製の
Ｐｃ＝２００Ｗ Ｉｃ＝１７Ａです。
ＤＣ±１００ＶからＤＣ±７５Ｖにしています。

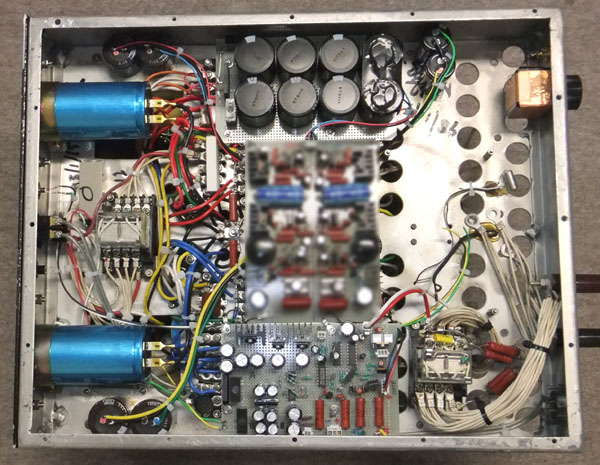

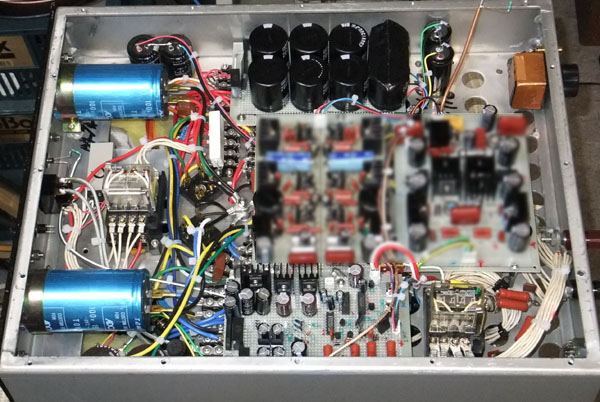

下の画像の中央の上部は
ドライブ段用の電源コンデンサーです。
ＡＣ１００Ｖを整流するので２００Ｖ１５００μＦが４本パラレルです。
（古いものも使用しています）
中央の基板は
ドライブ段用の
３段カスケード定電圧電源です。
±１４０Ｖを±９０Ｖまで下げます。
これも古い部品を使用して再度組み立てています。
中央下の基板は
保護回路です。
これは新しく設計・製作しました。
１．
スピーカー出力の±ＤＣ約１Ｖ漏れの検出
２．
±終段定電圧電源の過電流の検出（８Ａ×５＝４０Ａ）
３．
以上を検出して
終段定電圧電源電圧の即時降下、
スピーカーリレーの切り離し、
入力リレーの短絡
４．
電源ＯＮ後、約１０秒後に
スピーカーと入力の接続
（保護回路ＬＥＤの消灯）
以上を行います。
電源用リレーとスピーカー接続リレーは
オムロンのＬＹ４（２５０Ｖ１０Ａ×４）で、
電源用リレーはＡＣ１００Ｖ仕様、
スピーカー接続リレーはＤＣ２４Ｖ仕様です。
電源回路保護の遅延投入用のオムロンのタイムリレーも設置しています。
やっと保護回路が完成したので、
安心してドライブ回路の製作が出来ます。
ミスや発振をしても安心ですね。
今までの基板を改造するか
新たに作り直すか思案中です。
２０１２年５月２４日
結局ドライブ基板は新たに製作しました。
ドライブ基板はペアーを取っている部品を使用しながら
ヒートシンクはアースラインに接続しました。
取り外しチェックのし易いように各部にコネクタを多用しました。
Ｆｔが２００ＭＨｚ以上のトランジスタを選別してペアーを取ったものを使用しながら
結果として安定度が高くなったため
余分な補正Ｃを省く事が出来た事により
高域特性が今までより更に伸びました。

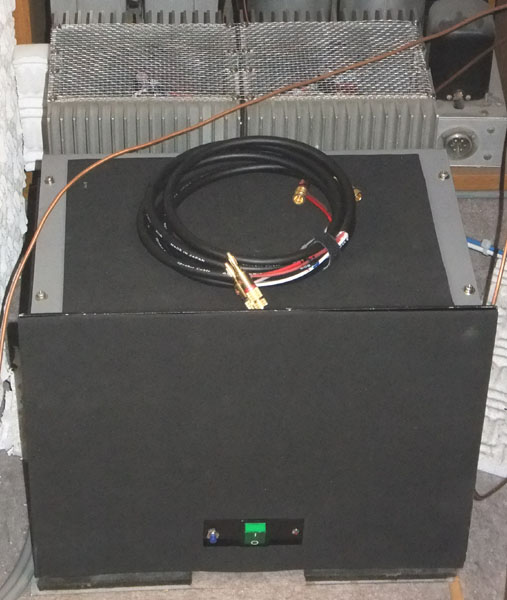

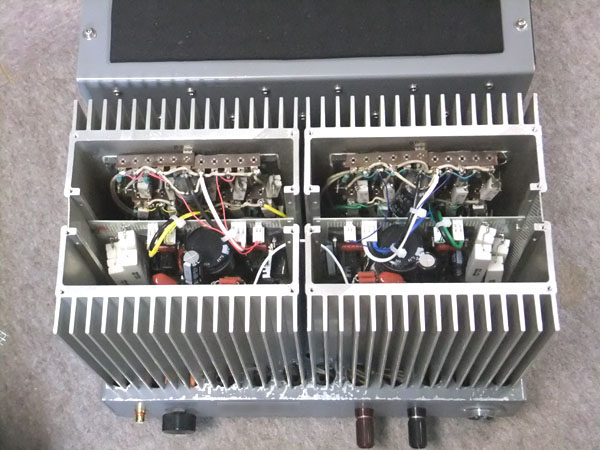

上のヒートシンクは２段カスケードの定電圧電源部
下のヒートシンクはパワーアンプの出力部
結果としてパワーアンプが３台入っています！

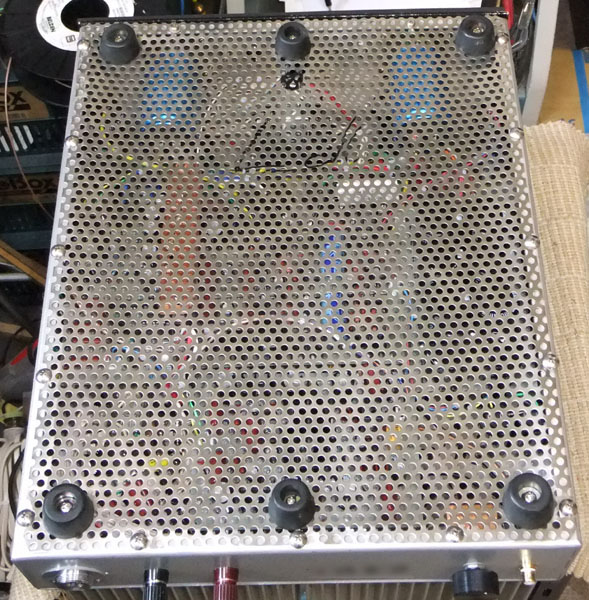

裏蓋はステンレス製です。
アイドリング電流は１石７０ｍＡ×５個と、
パワートランジスタをドライブするパワーＭＯＳ−ＦＥＴが５０ｍＡ
出力電源段に約６３ｍＡを流すブリーダ抵抗が入っているので
合計４５０ｍＡ以上。
定電圧電源や保護回路に約７０Ｗ消費するので
アイドリング時に約１６０Ｗ以上となります。

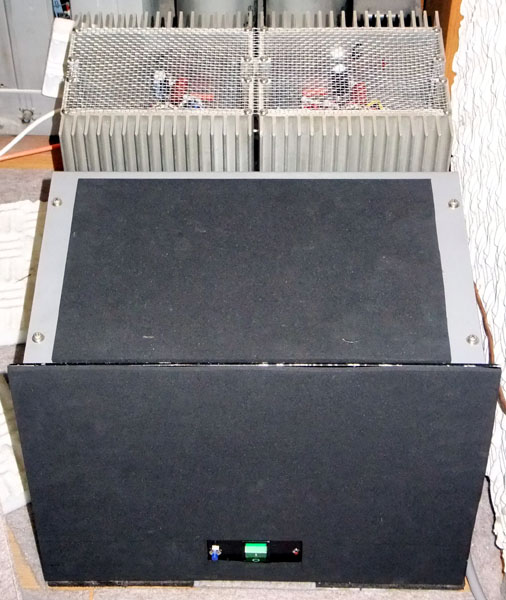

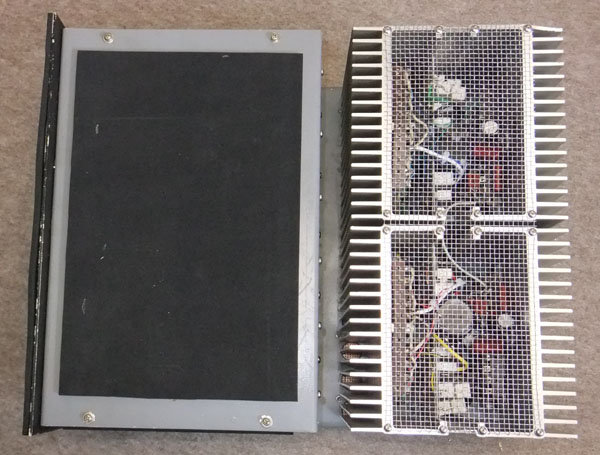

ヒートシンク上のメッシュは
以前は目の込んでいた物でしたが、
今回はステンレスの目の粗いものにしました。
これによりヒートシンクの温度はゆっくり触れる範囲です。
周波数特性は入力での制限も含めてＤＣ〜１ＭＨｚ−３ｄｂ
ゲインも今まで通り２６ｄｂ（２０倍）
ノイズは入力ショート・オープン共０．２ｍＶ（５Ｈｚ−５ＭＨｚ時）
（ＩＨＦ−Ａ補正値ではありません！）
ＤＣ漏れ ±２０ｍＶ以内
これはＤＣサーボ無しのＤＣアンプでの状態です。
先週末に今まで使用していた２台と今回のに切り替えましたが、
頻繁にアンプを作業台へと乗せたり降ろしたりしていたため
ついに股関節を痛めてしまいました。
（約３０Ｋｇ×２台）
尚悪い事に抑えていた風邪もぶりかえして引いてしまって
１週間以上寝たり起きたりで大変です。
音質は今までと似ているように思いましたが、
時間を掛けて聞くようになると
今までよりアンプの音色は同じでも音の立ち上がり下がりがより速くなり、
今までは音源により中低音のコントロールの甘さを感じましたが
今回は全くその感じはなく
今月３日４日に録音した日本打楽器協会の新人演奏会の
生録のパーカッション音源でも音量を上げても
ただ音量が上がるだけに感じます。
より全体のノイズが減ったので
舞台や客席でのノイズや動きが鮮明に聞こえます。
打楽器演奏会で、
マリンバのソロでマレット４本のみで終始コラールの変奏曲を演奏されました。
この録音音源を聞いていて
オクターブを同時に叩く音が明快には聞こえません。
どうも２ウェイの限界かと思いましたが、
自作スピーカーボックスの横側よりスピーカー端子を出し、
そこにインピーダンス補正を付けています。
そこをフェルトで大雑把に覆ってみた処、
見事にオクターブを同時に叩く音が聞こえてきました。
アンプの精度や音源の精度が上がってくると
ちょっとした事でも問題になります。
2015/10/25
電源コンデンサーの増設
今までパワー段には約１０万マイクロファラッドずつプラスマイナス電源に入っていましたが、

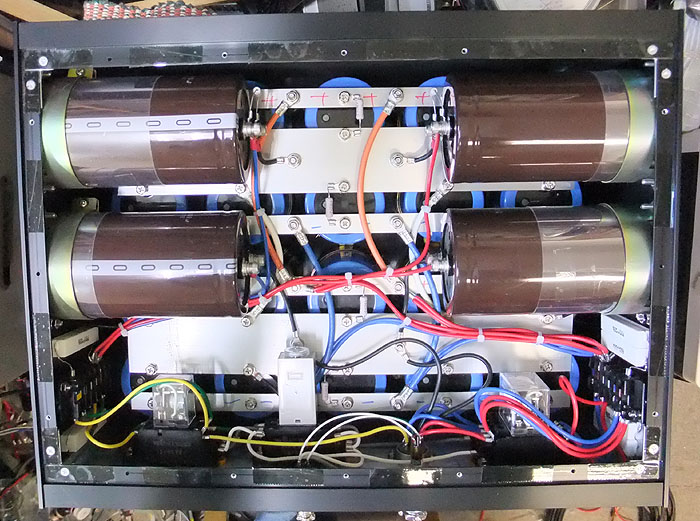

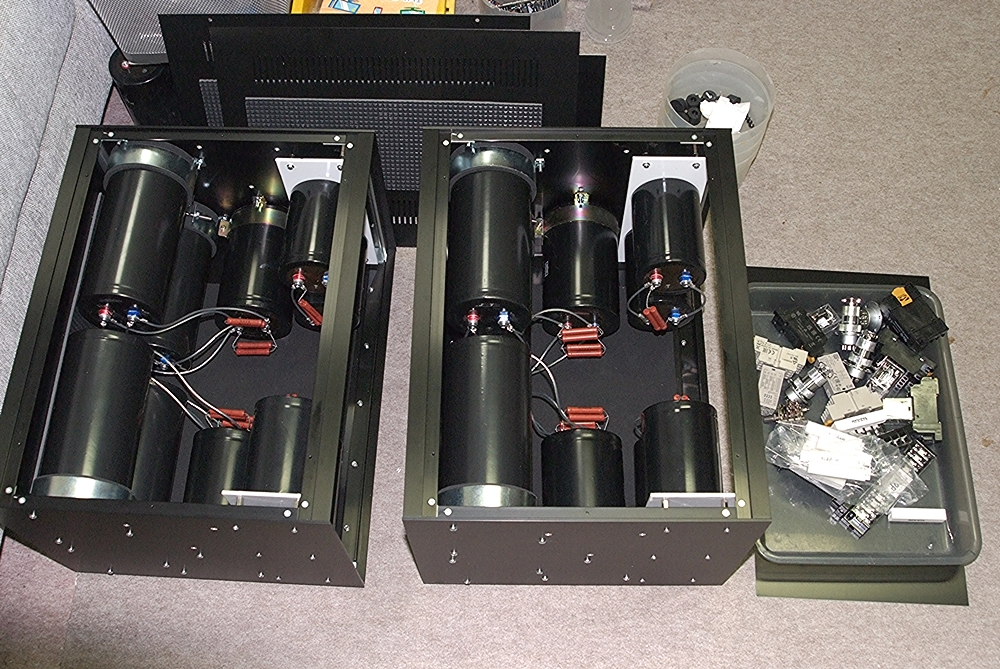

外部に増設コンデンサー用シャーシを取り付けて
１００Ｖ１５０００マイクロファラッドのコンデンサーを１０本ずつ合計２０本、
合計２５万マイクロファラッドがプラスマイナス電源に取り付けました。
ドライブ段には６０００マイクロファラッドが入っていましたが、
これに２万マイクロファラッドを増設しました。
合計２６０００マイクロファラッドずつとなりました。

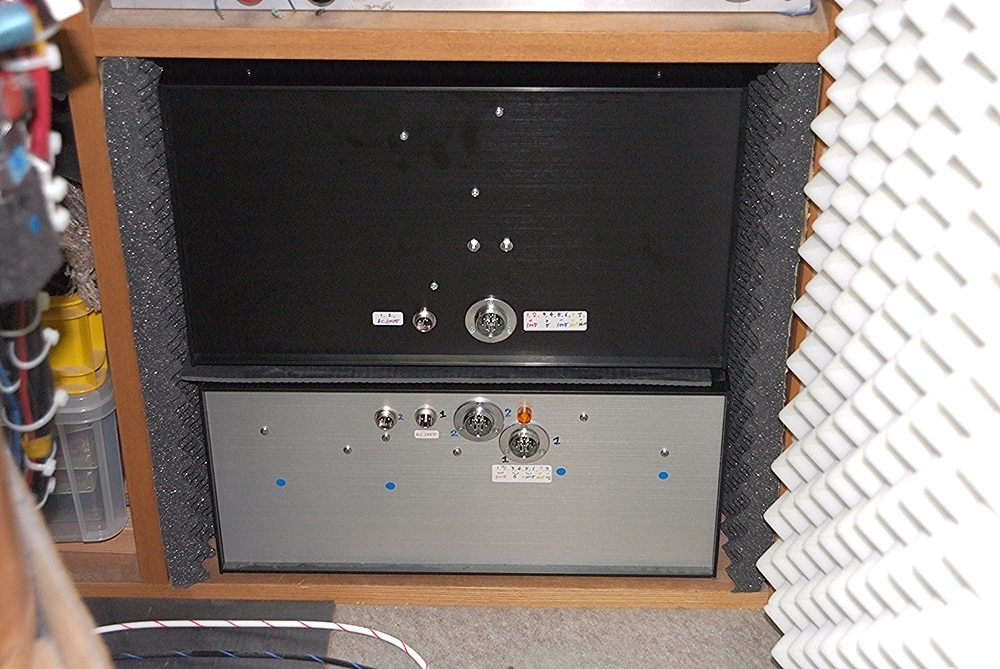

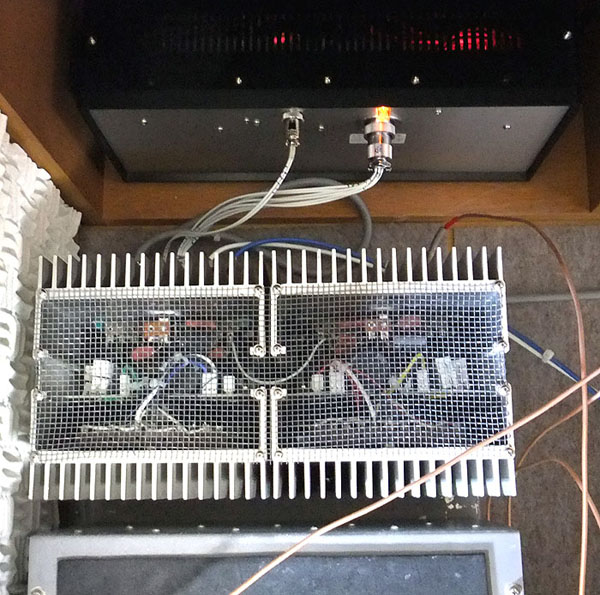

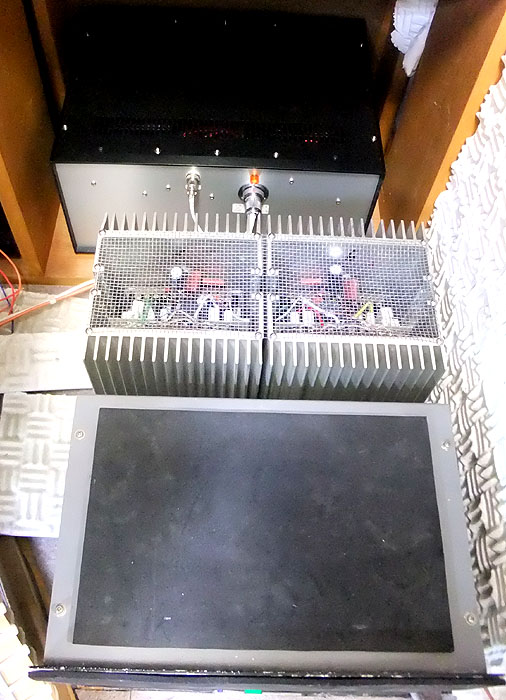

パワーアンプ本体に取り付けた状態です。
音質の変化としては、
中低域の音が厚くなり、
速いパッセージの音の分解能が向上しました。
２０２２／０８／０６

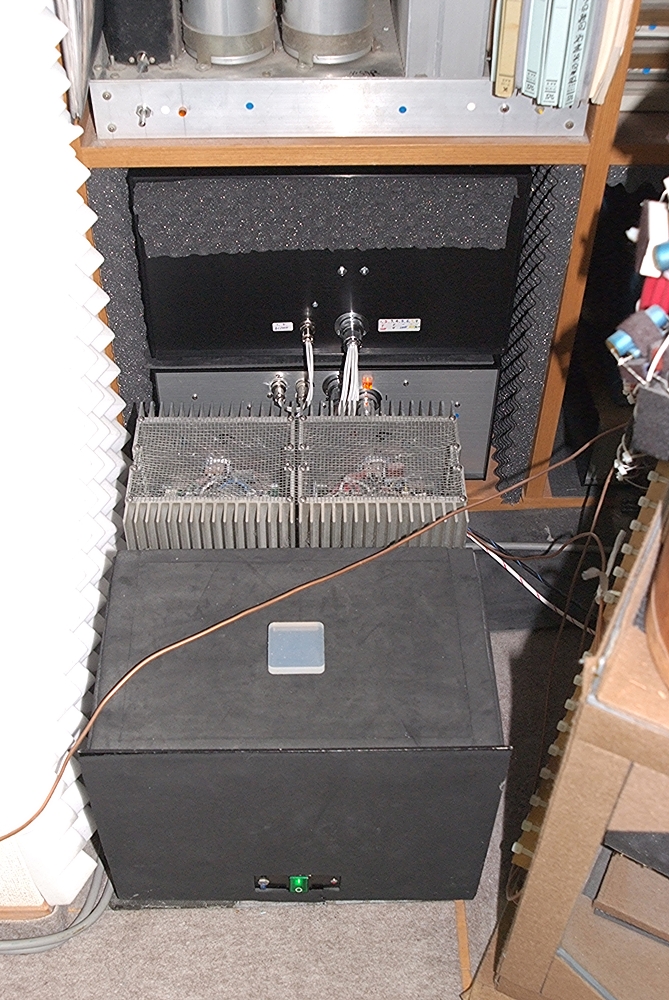

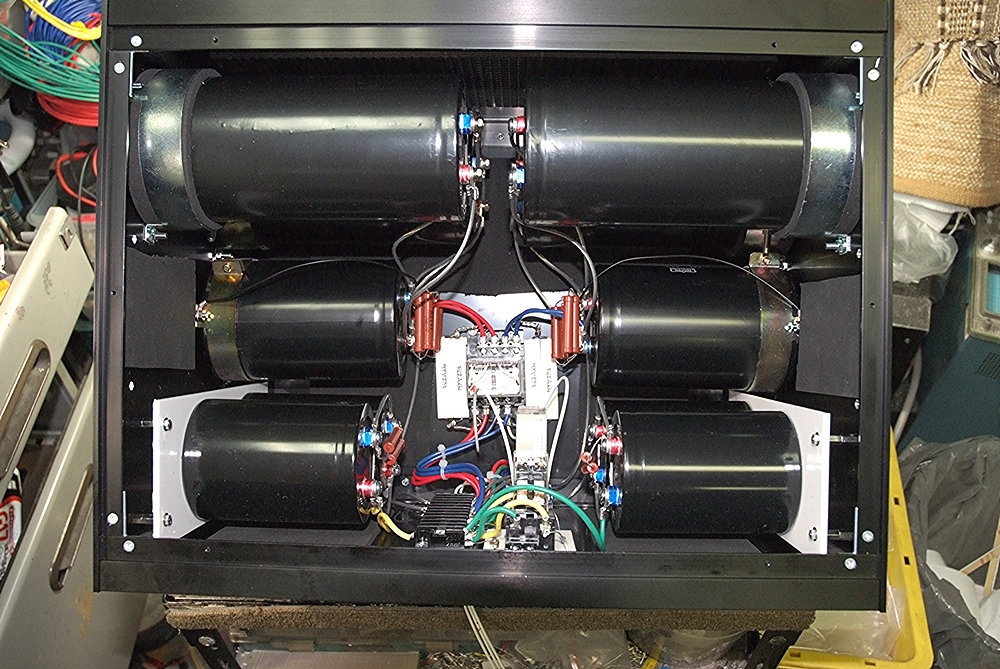

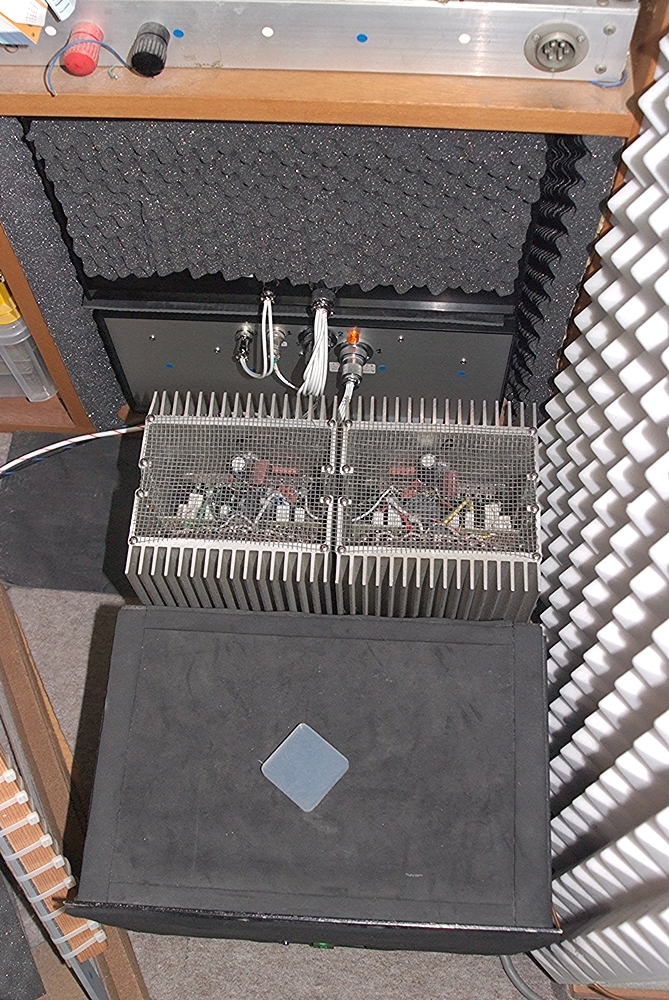

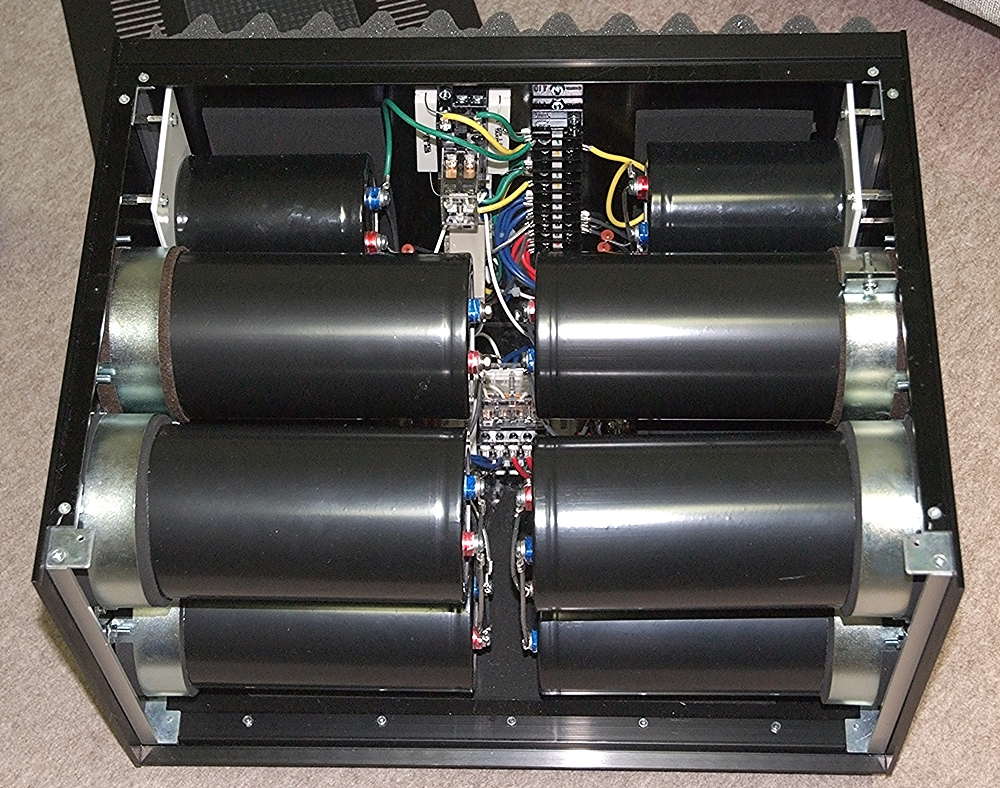

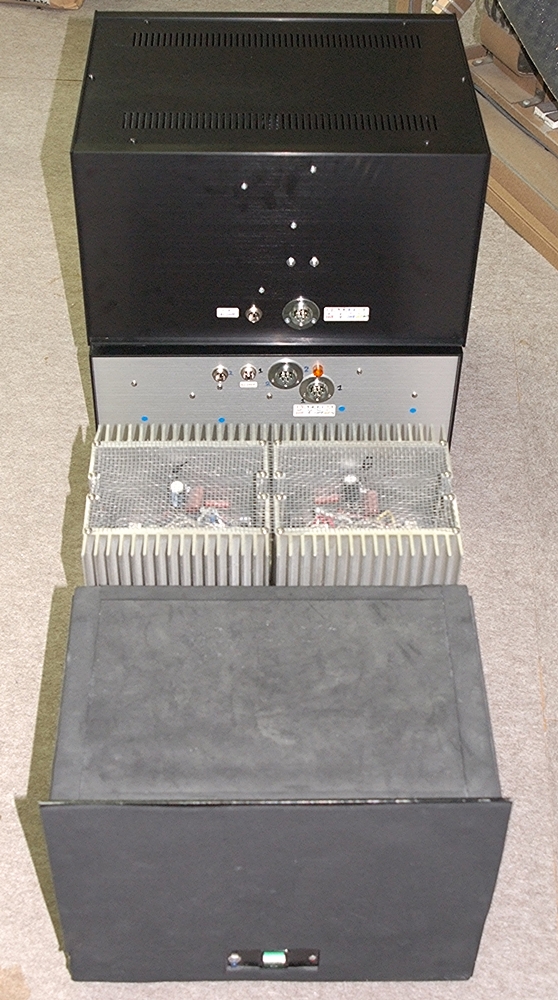

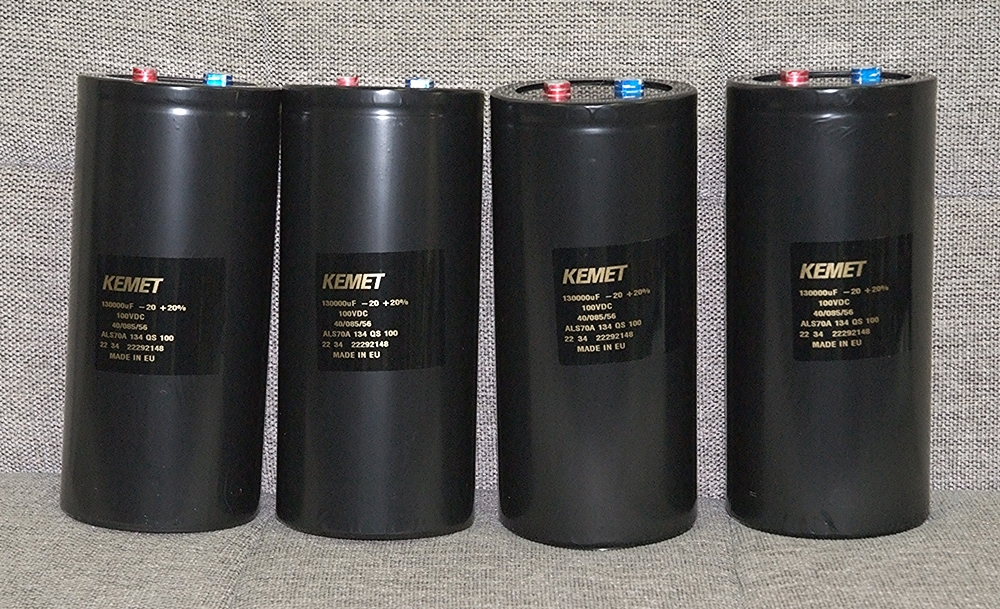

やっと自作モノラルパワーアンプに、「増設電源コンデンサー」を接続しました
２０１５年に「追加電源コンデンサー」を接続して７年が経過しました。
その時は、パワーアンプ本体部の分も含めて２５万マイクロファラッドずつでした。
他の方々に「追加電源コンデンサー」を製作・接続して音の効果を認識して頂いておりましたが、

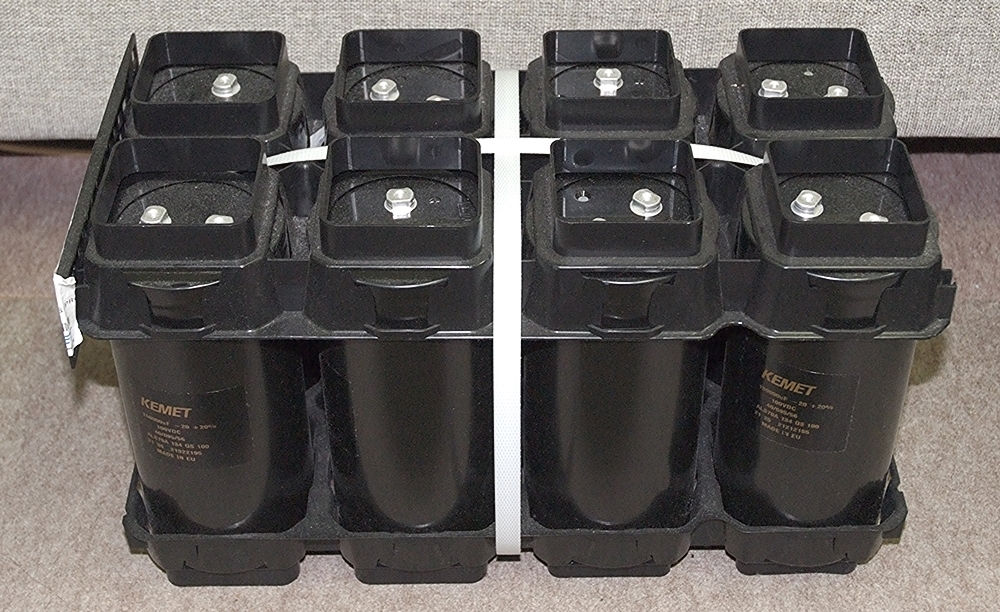

３０万ー５０万マイクロファラッドと容量が増えていって、
「定電圧電源のパワーアンプ」
においては
電源コンデンサーの容量が大きい程、
音が静かでダイナミックレンジが広くなる事を確認しました。
