自作スピーカーの周波数測定　080330

１．測定機器

測定マイクロフォン　　　　　　　　Ｂｅｈｒｉｎｇｅｒ　ＥＣＭ８０００
Ｍｉｘｅｒ　　　　　　　　　　　　　　　Ｒｏｌａｎｄ　ＶＭ３１００　Ｐｒｏ
Ａ／Ｄコンバーター⇒ＵＳＢ　　　ＥＤＩＲＯＬ　ＵＡ−１ｅｘ　　　　　　　
音源　　　　　　　　　　　　　　　　ホワイトノイズ　　　　１分間　


普通騒音計　　リオン　ＮＡ−２９　Ｓｏｕｎｄ　Ｌｅｖｅｌ　Ｍｅｔｅｒ
Ｏｃｔａｖｅ　Ｂａｎｄ　Ａｎａｌｙｚｅｒ
使用周波数範囲　２０〜８０００Ｈｚ

尚、騒音計を使用の時はピンクノイズを使用しました

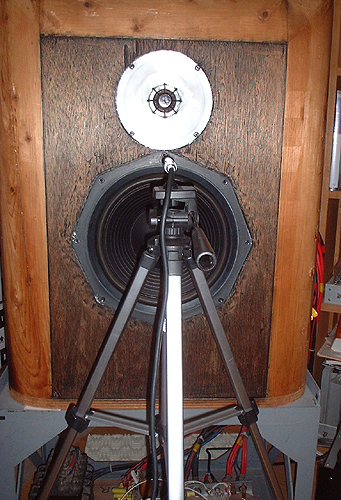

２．測定条件

スピーカー前５０ｃｍ
マイクの軸はウーファーとツィーターの中央

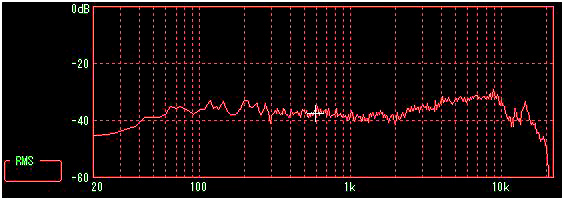

Ｌｃｈ

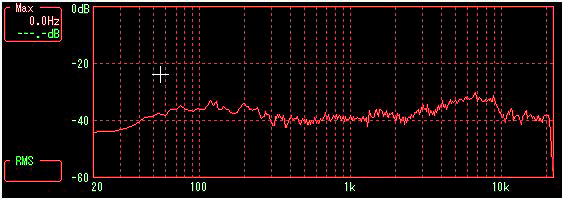

Ｒｃｈ




ほぼ同一条件で測定しています。

３０センチウーファーの２ウェイですので３００ＨＺ−２ＫＨｚ付近が凹んでおります。
低域はほぼ４０Ｈｚまで１ＫＨｚと同じ音量です。
密閉箱ですのでＦｃ以下は１２ｄｂ／ｏｃｔで低下しております。
２０Ｈｚもそんなに低下してはおりません。
バスレフですとＦｃ以下は１８ｄｂ／ｏｃｔで急激に低下します。

３ＫＨｚから９ＫＨｚまで上昇していますが、
これはツイーターの特性なのか測定用マイクの特性なのかは判別出来てはいませんが、
騒音計でも少々持ち上がっています。

概して無指向性マイクは２０ＫＨｚまでフラットにするために
軸上では３ＫＨｚ−８ＫＨｚ付近は数ｄｂ持ち上がっているのが多いです。

Ｌｃｈの１０ＫＨｚ以上が低下しておりますが、ツイーターを点検してみた処、
ドームダイヤフラムとエッジが一部剥離していました。
ストロークが大きく長年使用しているので経年変化でなったのでしょう。
早速補修してみました。



騒音計のディスプレイは左側より
３１．５Ｈｚ，６３Ｈｚ，１２５Ｈｚ，２５０Ｈｚ，５００Ｈｚ，１ＫＨｚ，２ＫＨｚ，４ＫＨｚ，８ＫＨｚ，
総合音量となっています。
測定条件はフラット。

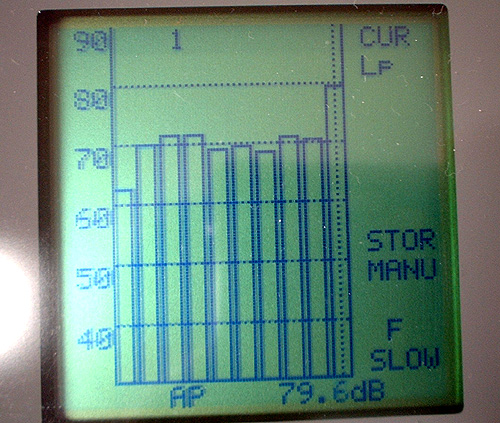

Ｌｃｈ

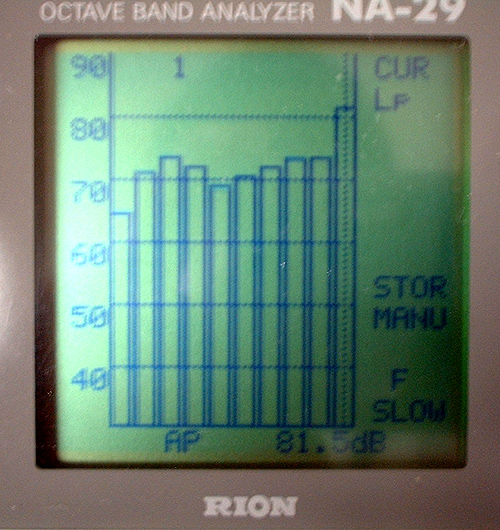

Ｒｃｈ

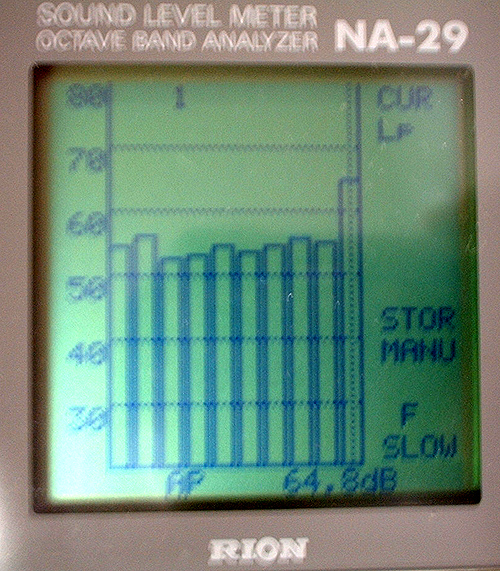

３．リスニングポイント

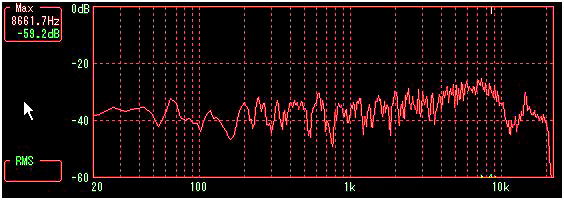

Ｌｃｈ

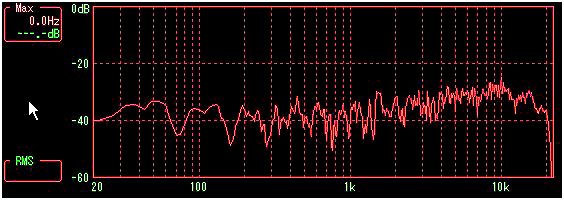

Ｒｃｈ




部屋の定在波の影響を受けています。

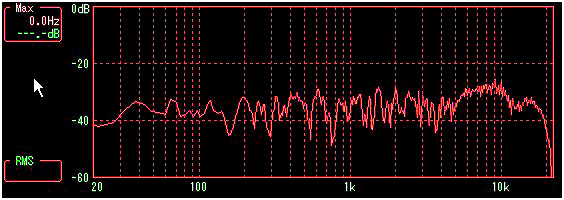

Ｌｃｈ＋Ｒｃｈ同時にホワイトノイズを出して測定しました。







約３５年前に自作したスピーカーシステムとしては上出来でしょう！

以上のデータを元にリスニングルームの音響を少しずつ変更していきます。
そして又新たに周波数特性を掲載するつもりです。
